Схема и расположение блока предохранителей ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112

Предлагаем вашему вниманию ознакомиться со схемой и расположением блока предохранителей на ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Блок предохранителей и реле в ВАЗ-2110 находится в салоне автомобиля чуть левее и выше педалей.

Вот так он выглядит в салоне, на фото помечены основные реле и пронумерованы все имеющиеся на блоке предохранители.

Схема предохранителей ваз 2110

За что отвечают реле блока предохранителей ВАЗ 2110

К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя различных узлов и элементов, вплоть до выхода из строя монтажных дорожек в блоке предохранителей и вплоть до возгорания автомобиля.

За что отвечают  предохранители на ВАЗ-2110

Расшифровка предохранителей.

Номер

Сила тока, А

Описание предохранителей

F1

5

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

F2

7,5

Левая фара (ближний свет)

F3

10

Левая фара (дальний сеет)

F4

10

Правая противотуманная фара

F5

30

Электродвигатели стеклоподъемников дверей

F6

15

Переносная лампа (розетка)

F7

20

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

F8

20

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

F9

20

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

F10

20

Резервный

F11

5

Лампы габаритного света правого борта

F12

7,5

Правая фара (ближний свет)

F13

10

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

F14

10

Левая противотуманная фара

F15

20

Электрообогрев сидений. Блокировка замка багажника

F16

10

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

F17

7,5

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

F18

25

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

F19

10

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

F20

7,5

Лампы задних противотуманных фонарей

Схема соединений монтажного блока ВАЗ 2110

Порядок условной нумерации штекеров в соединительных колодках монтажного блока и присоединяемые к ним провода

Дополнительные предохранители и реле (система впрыска топлива)

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов:

Цепи, защищаемые дополнительными предохранителями (все предохранители на 15 А) на ВАЗ-2110:

Дополнительные предохранители:
1 – модуль зажигания, контроллер;
2 – клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха;
3 – реле топливного насоса, топливный насос, форсунки.

Дополнительные реле:
4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей:

Таблица внешних соединений и разъемов монтажного блока ВАЗ-2110 .

Ко­лодка

Цвет

Электрические цепи

Ш1

1

ЖЧ

противотуманная фара (левая)

2

ГП

двигатель блокировки замка багажника, подогрев сидений

3

Р

реле блокировки дверей

4

О

реле электростеклоподъемников

5

ЖП

реле противотуманных фар

6

Ж

противотуманная фара (правая)

7

ГЧ

реле электростеклоподъемников

8

резерв

Ш2

1

резерв

2

резерв

3

резерв

4

Ч

масса " — "

5

ЖП

габарит (левый задний)

6

БЧ

переключатель наружного освещения

7

резерв

8

ЖЧ

лампы освещения номерного знака, выкл. освещения приборов

9

КП

габарит (правый задний)

10

К

габарит (правый)

11

ЖГ

эл. двигатель очистителя ветрового стекла, переключатель очисти­теля и омывателя ветрового стекла.

12

З

переключатель наружного освещения

13

ОБ

выключатель противотуманных фар

14

ЧП

выключатель аварийной сигнализации

15

резерв

16

ГП

замок зажигания (кл. 15), подрулевой переключатель

17

Р

переключатель очистителя и омывателя ветрового стекла

18

СП

подрулевой переключатель света фар

19

резерв

20

резерв

21

Ж

габарит (левый)

Ш3

1

СЧ

ближний свет (левый фонарь)

2

резерв

3

С

ближний свет (правый фонарь)

4

Р

генератор (кл. 30)

5

К

генератор (кл. 30)

6

К

генератор (кл. 30)

Ш4

1

ПЗ

бортовая система индикации

2

ГО

выключатель аварийной сигнализации

3

ПЧ

выключатель аварийной сигнализации

4

Ч

масса " — "

5

ПГ

штекер переносной лампы

6

ЗП

выключатель обогрева заднего стекла, лампа обогрева заднего стекла

7

резерв

8

резерв

9

резерв

10

ЖЗ

подрулевой переключатель омывателя и очистителя ветрового стекла

11

Б

эл. двигатель очистителя ветрового стекла

12

ЧБ

подрулевой переключатель омывателя и очистителя ветрового стекла

13

ГБ

подрулевой переключатель, лампа замка зажигания

14

БП

лампы стоп- сигналов, часы, лампа освещения салона

15

П

фонари стоп-сигналов

16

РП

выкл. стоп-сигналов

17

О

генератор (кл.30)

Ш5

1

ЗЧ

дальний свет (левый фонарь)

2

СП

элемент обогрева заднего стекла

3

Г

контроллер отопителя, лампа освещения вещевого ящика

4

З

дальний свет (правый фонарь)

5

ЖГ

Двигатель очистителя ветрового стекла, клапан рециркуляции САУО

6

ПБ

эл. вентилятор охлаждения, звуковой сигнал

Схема и распиновка блока предохранителей 3160 на ВАЗ-2110

Схема блока 2110 (с резисторами и без реле К8)

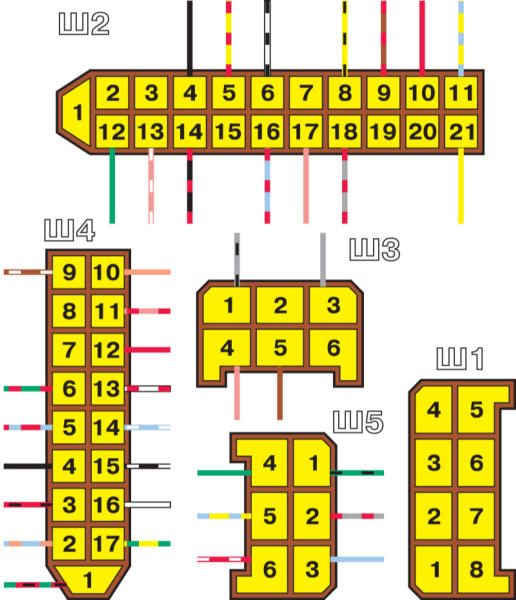

Разъемы блока предохранителей ВАЗ 2110 с номерами контактов на фишках подключения
