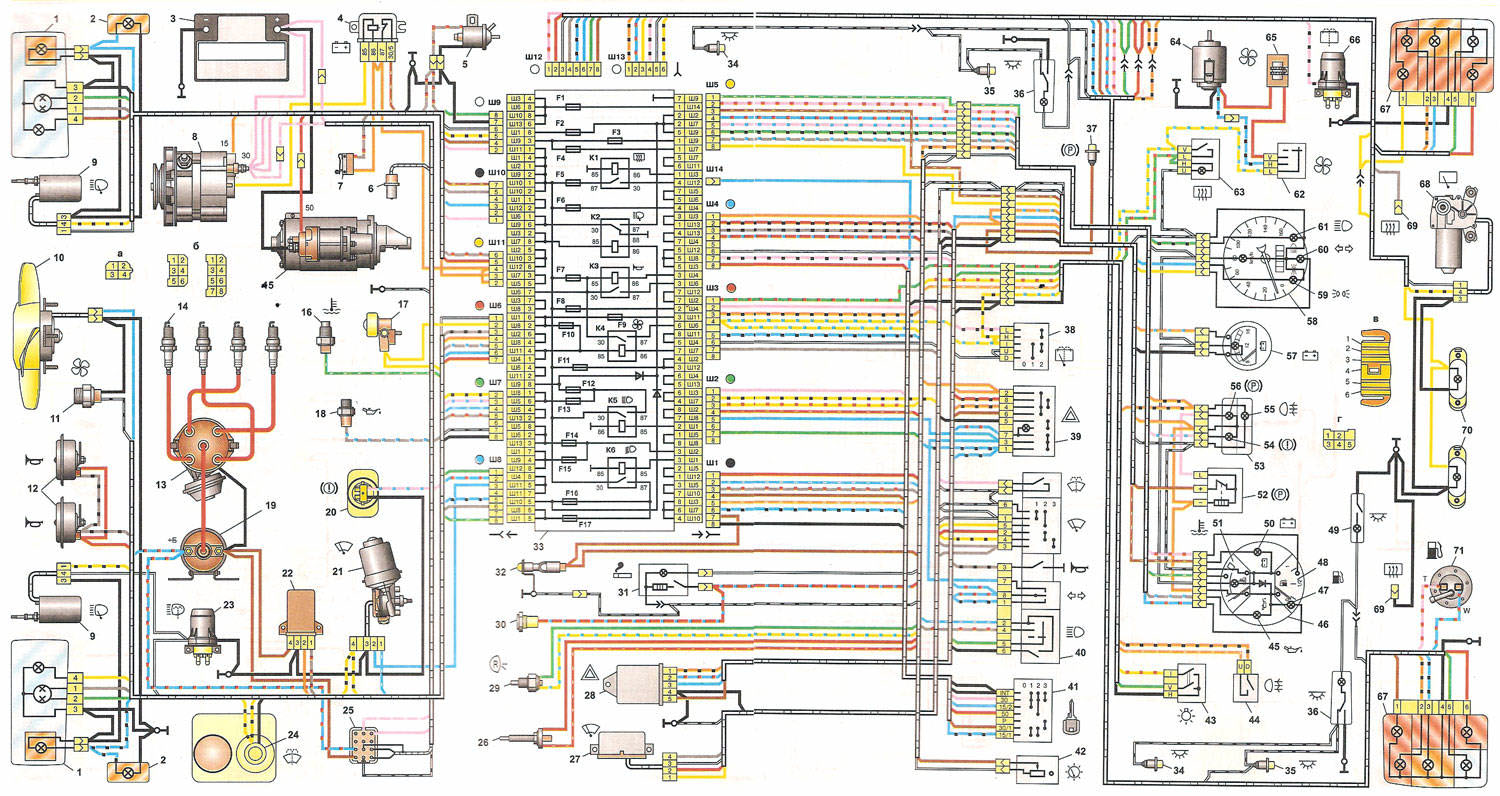

Схема электрическая автомобиля ВАЗ-2104 (с генератором Г-222)

 Схема ВАЗ-2104, для автомобилей ранних годов выпуска. От стандартной схемы ее отличают генератор Г-222, 10-ти контактный включатель аварийной сигнализации, 5-ти контактное реле указателей поворотов и аварийной сигнализации, датчик верхней мертвой точки 1-го цилиндра, колодка диагностики, лампа-индикатор обогрева заднего стекла непосредственно в выключателе, отсутствие контрольной лампы воздушной заслонки карбюратора, двухпозиционный выключатель внешнего освещения и трехпозиционный подрулевой переключатель света.

1 - блок-фары;
 2 - боковые указатели поворота;
 3 - аккумуляторная батарея;
 4 - реле контрольной лампы заряда аккумуляторной батареи;
 5 - электропневмоклапан карбюратора;
 6 - датчик верхней мертвой точки 1-го цилиндра;
 7 - микровыключатель карбюратора;
 8 - генератор Г-222;
 9 - моторедукторы очистителей фар*;
 10 - электродвигатель вентилятора системы охлаждения двигателя*;
 11 - датчик включения электродвигателя вентилятора*;
 12 - звуковые сигналы;
 13 - распределитель зажигания;
 14 - свечи зажигания;
 15 - стартер;
 16 - датчик указателя температуры охлаждающей жидкости;
 17 - подкапотная лампа;
 18 - датчик контрольной лампы давления масла;
 19 - катушка зажигания;
 20 - датчик уровня тормозной жидкости;
 21 - моторедуктор очистителя ветрового стекла;
 22 - блок управления электропневмоклапаном карбюратора;
 23 - электродвигатель насоса омывателя фар*;
 24 - электродвигатель насоса омывателя ветрового стекла;
 25 - колодка диагностики;
 26 - выключатель стоп-сигнала;
 27 - реле-прерыватель очистителя ветрового стекла;
 28 - реле-прерыватель аварийной сигнализации и указателей поворота;
 29 - выключатель света заднего хода;
 30 - штепсельная розетка для переносной лампы;
 31 - прикуриватель;
 32 - лампа освещения вещевого ящика;
 33 - монтажный блок (вместо реле КЗ установлена перемычка);
 34 - выключатели плафонов на стойках передних дверей;
 35 - выключатели плафонов на стойках задних дверей;
 36 - плафоны;
 37 - выключатель контрольной лампы стояночного тормоза;
 38 - переключатель очистителя и омывателя заднего стекла*;
 39 - выключатель аварийной сигнализации;
 40 - трехрычажный переключатель;
 41 - выключатель зажигания;
 42 - выключатель освещения приборов;
 43 - выключатель наружного освещения;
 44 - выключатель заднего противотуманного света;
 45 - контрольная лампа давления масла;
 46 - комбинация приборов;
 47 - контрольная лампа резерва топлива;
 48 - указатель уровня топлива;
 49 - плафон освещения задней части салона;
 50 - контрольная лампа заряда аккумуляторной батареи;
 51 - указатель температуры охлаждающей жидкости;
 52 - реле-прерыватель контрольной лампы стояночного тормоза;
 53 - блок контрольных ламп;
 54 - контрольная лампа уровня тормозной жидкости;
 55 - контрольная лампа заднего противотуманного света;
 56 - контрольная лампа стояночного тормоза;
 57 - вольтметр;
 58 - спидометр;
 59 - контрольная лампа наружного освещения;
 60 - контрольная лампа указателей поворота;
 61 - контрольная лампа дальнего света фар;
 62 - переключатель вентилятора отопителя;
 63 - выключатель обогрева заднего стекла с контрольной лампой включения*;
 64 - электродвигатель вентилятора отопителя;
 65 - дополнительный резистор электродвигателя отопителя;
 66 - электродвигатель насоса омывателя заднего стекла;
 67 - задние фонари;
 68 - моторедуктор очистителя заднего стекла*;
 69 - колодки для подключения к элементу обогрева заднего стекла;
 70 - фонари освещения номерного знака;
 71 - датчик указателя уровня и резерва топлива.
