Установка инжектора на карбюраторную классику

Итак, сегодня мы вам расскажем как переделать классический карбюраторный двигатель в инжекторный. У нас эта процедура описана на примере переделки карбраторной ВАЗ-2107 в инжекторную, в принципе инструкция подойдет к любым аналогичным классическим двигателям.  В общем я решил эволюционировать и перейти с механического смесеобразования на электронный, попросту с карбюратора на инжектор. Надоело при прогреве постоянно дергать ручку подсоса, смотреть на подкопчённые свечи и поникшую стрелку тахометра при нагрузке потребителями, особенно зимой. Нет, понятно, что построение турбо двигателя это вразы круче чем просто переход с карбюратора на инжектор. Но вы прикиньте во сколько денег вам обойдется ремонт турбины в случае его выхода из строя http://turbos.com.ua/about - думаю мало не покажется :) И так, продолжим. Некоторое время я собирал комплект воедино, железо и датчики, расплетал новую проводку и ставил комплектующие по периферии, перебрал голову, установил гидроопоры с 214-м валом и доводил до ума работу двигателя, выставлял фазы грм. Еще из пиленого получилась голова с каналами 33/30, фрезеровка плоскости на 1,5 милиметра, каналы в коллекторе + поперечные отверстия на 15мм в ресивере, чтобы мотор не дох на оборотах.

 Ну да ладно, перейдем к сути отчета. Вот такой вот наборчик у нас получится со старта:



Сначала нужно собрать все необходимые компоненты с ценами на момент переделки для перехода с карбюратора на инжектор, а именно:

  • эбн старый оскол - 2000
  • дмрв 2110 бош 037- 2300
  • модуль зажигания соатэ 21082 - 1545
  • провода вв слон - 475
  • свечи дэнсо w20 - 300
  • дпкв - 260
  • дтож - 100
  • дпдз москва - 250
  • дс 21082 - 280
  • рдт - 500
  • переходник рдт - 700
  • мозг я5.1-4.1 - 1500
  • коса 103 - 3650
  • сальник коленвала - 95
  • прокладка ресивера - 25
  • прокладка дз - 35
  • прокладка тройника помпы - 20
  • тройник помпы - 385
  • гофра дмрв  - 645
  • ду - 300
  • карбклинер пара баллонов - 520
  • разъем форсунок для их чистки - 60
  • гофра для проводки - 70
  • шланг бенз. с дюритом - 200
  • патрубок карт. газов ~60
  • хомутов докупить на ~150
  • фильтра 2 топливных и 1воздушный 400
  • гайки медные и прочий крепеж рублей на 200
  • педаль газа 250
  • трос газа 95
  • форсунки
  • впускной коллектор
  • короб воздухана
  • рампа без обратки со шлангом
  • заглушка трамблера
  • заглушка помпы
  • передняя крышка от Нивы 2123
  • шкиф от Нивы 2123
  • приемная труба со ступичной гайкой

Итого получилось запчастей на общую сумму около 20 тысяч рублей. На чем то можно было и сэкономить, что то может и забыл.

Прошивка тоже конечно денег мне стоила, которая происходила в Тюмени (+ деньги на дорогу).

2. Устанавливаем все по периферии, что бы машина максимально долго оказывалась на карбюраторном ходу:
— Модуль или катушку зажигания (у кого как), я сделал это на моторный щит над вакуумником, там и вибраций с нагревом меньше, и не мешает.

— Ставим переднюю крышку под дпкв 214 или 2123 как у меня (шкивы разные и вылет разный), у меня второй вариант заставил меня поднять вентилятор радиатора повыше — Проверяем что бы дпкв не соседствовал с корпусом карлсона.
— Ставим эбн на лонжерон или в бак (у кого как); я взял в сборе волговский эбн, другого не хотел почему то. провод плюсовой до мозгов это плюс обогрева стекла (был когда то таковым).

— Сделать переходник под рдт у токаря если рампа без обратки, я так и сделал, все подцепил и оставалось только продернуть шланги в бак. вакуумная трубка оставалась от газа, но можно сделать и без нее.

— Впаять вплотную трубку обратки в "площадку" под дут. просто сверлим, вплотную вставляем и обрабатываем паяльной кислотой, а затем облуживаем хорошенько прогревая. держится хорошо, но ворочать сильно не рискую.
— Датчик скорости шести импульсный поставить в коробку, нетрудно и быстро, главное пальцы не сломайте.
— Вварить гайку ступичную под лямбда-зонд (если он будет), я вварил, но не ставил, бабла тогда не было, так и прошили без него.
— Самое главное для меня было замерить длины косичек проводки; т.к. была зима то я замерял рулеткой, а распаивал дома. все наконечники под плюс и массу я облудил, все обжатые на заводе соединения — пропаял, все сопли на пайку обязательно.
потом прокинул под капот в родное отверстие, подключил где можно, плюс к общей клемме, минус на шпильку через моторный щит. все соединения через токопроводящую пасту.



— Промываем форсунки с рампой в сборе, шлангами и фильтром. Делаем это с помощью карбклинера и запаски, форсуночной косы и акб. На семь раз хватает литрового баллона, вещь самая термоядерная.

— Вроде ничего не забыл.

3. теперь самое интересное:
— Снимаем зажигание полностью что бы не мешалось, проводку под него и эпхх, впуск полностью с карбом и воздуханом, выпуск тоже снять придется (уж изловчитесь, вдвоем явно было бы легче).
— Сливаем тосол, ставим тройник помпы с дтож.

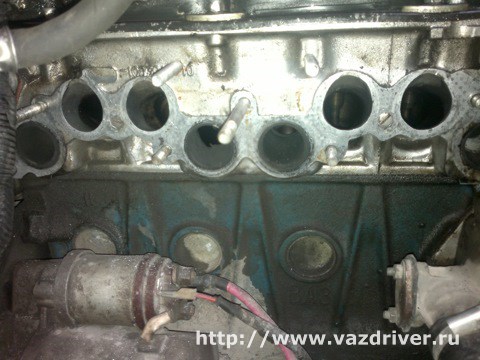

— Запиливаем впускные каналы по форме яиц напильником, всунув в каждый канал по кусочку поролона от стружек.

— Засверливаемся, нарезаем резьбу и садим пару шпилек для коллектора 8*1,5 на резьбовой фиксатор, меняем по надобности прокладку под крышку клапанную и убираем оттуда стружку.
— Нарезаем резьбу 10*1,5, делаем две затычки аналогичной резьбы под минусовую отвертку и вкручиваем с резьбовым фиксатором заподлицо. Аля затычки тосольных каналов.
— Ставим коллектор с подпиленной прокладкой по форме каналов

— Рампу с форсунками и косой, рессивер запиленный под верха, дроссель с рхх и дпдз, впускную резиновую гофру с коробом воздушного фильтра и новый патрубок сапуна.
 Позже я перенес короб на место акб, сделал холодный впуск что стало полезно для холостого хода, сапун вывел через маслоотстойник с помощью гофры.

— Подключаем все датчики, цепляемся к подпанельным проводам (у кого сигналка ближе — тем проще), патрубки обогрева дросселя, заливаем тосол обратно, если он чистый, но лучше тосол все же заменить.

— Проверяем обязательно работоспособность все три реле инжекторной косы: вентилятора, эбн и зажигания.
— Пытаемся завестись. Возможно придется покрутить стартером что бы выгнать воздушные пробки в топливной магистрали. Завелась - радуемся, не заводится - проверяем:

— не загнули контакты на дпкв.

— не перепутали вв провода

— идет ли топливо (по свече)

 С этими причинами столкнулся я лично, как будет у вас - не знаю, но всегда подскажу в нашем клубе ваз 2107.

 Сразу после установки были перебои, машина заводилась 50/50 с раскачкой оборотов.
 В поисках перебоев я:
— Перебрал перетянутые гидрики с заменой одного.
— Заменил свечи на иридиевые денсо ик20
— Заменил силиконовые вв провода слон на самопальные медные 13ти жильные.
— Пролил форсунки в сборе с рампой.
— Замерил компрессию.
— Установил топливнй манометр.
— Но как оказалось причина была в дросселе, отверстие под рхх 2112 у которого я рассверлил впопыхах с 8мм до 10мм под рхх 203й сверлом в тисках (мороз был, не обессудьте уж). Грибок рхх немного подзакусывало и он был не в состоянии перекрыть весь поступающий через канал воздух. Поменял дроссель на обычный 2112 и аналогичный рхх (все б.у.) и все заработало прекрасно.

 У меня сейчас работает все ровно, заводится без каких либо проблем.

 Вобщем вот я и передал Вам весь свой опыт по переделке карбюраторного двигателя в инжекторный на классике, если у вас все еще остались вопросы, то рад буду ответить на них на нашем  форуме ВАЗ!
