Плавный розжиг фар Лада Приора

Дорогие друзья! Сегодня мы вам расскажем о том, как полезно "тюнинговать" электрику на Приоре, а именно сделать плавный розжи ламп в фарах. Зачем собственно это нужно? Да как минимум для того, что бы продлить срок службы ламп. При плавном включении, когда на них не с ходу подается 12 вольт а за несколько секунд, срок жизни их значительно возрастает. Понятно что завод не будет в промышленных масштабах внедрять эту полезную функцию, да и производители ламп в головную оптику разорятся, но единичные варианты тюнинга своих авто в данном случае вполне себе оправданы, хорошие лампочки стоят недешево, а менять их каждый год - вообще расточительство ;)  Кстати отмечу что к одной из лампочек  на приоре еще и не особо удобно подбираться для замены, вобщем все было за созидание плавного розжига. Итак, пошерстив инет в поисках подходящей схемы было понятно одно - рабочих схем на эту тему просто нет. Либо транзисторы греются как утюг, либо лампы разжигаются не на полную мощность, вобщем везде свои недостатки. И тут на одном, ныне уже не существующем сайте была найдена схема, которая практически подходила. Она работала в режиме ШИМ, единственным ее недостатком было то, что она управляла минусом. Мы ее доработали и на выходе получили то, что нам нужно. Итак, вот сама схема:

Схема плавного розжига фар

Вот плата в хорошем качестве для распечатки и травления:

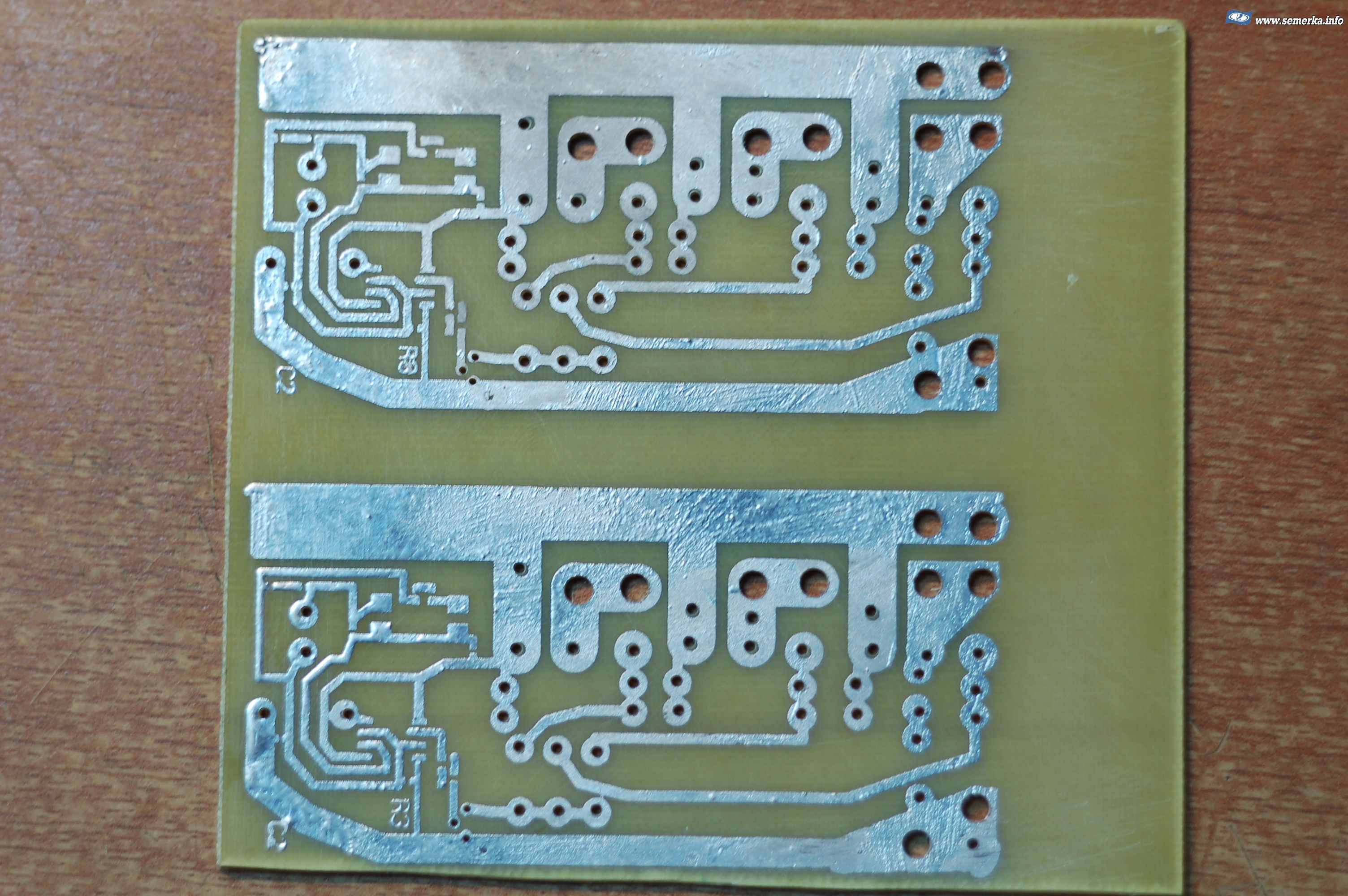

У нас как вы видете две платы, одна задумана на подключение ПТФ, лампочки туда тоже стоят недешево да и менять не особо удобно, вот что получаем на выходе:

Колдуем, паяем, воедино собираем:

Подключаем через штатное реле, хотя можно было бы и вместо реле штатного, в качестве разъема использовал разломав реле, из него получился разъем, его вставляю вместо реле, дальше штатное реле и после схема плавного запуска:

Вот так подключаем на приоре почти законченный девайс:

На выходе имеем, что свет разжигается где то за 1,5 секунды очень плавно до 100 процентов...

Наша схема проходила тестовые испытания в течении месяца, радиатора на транзисторах не было, они практически не грелись, максимум градусов 40-50, для таких мощных транзисторов это пустяки, но лучше закрепить их на алюминиевую планку, в первую очередь для жесткости и потом для дополнительного теплоотвода. На данный момент собранная плата уже проработала более года без единого сбоя :) Вобщем о замене ламп в головную оптику после данного тюнинга можно забыть надолго, что мы и сделали. Будем рады вас видеть в нашем клубе Лада Приора, если что то непонятно задавайте свои вопросы там.
