Ремонт стартера ВАЗ-2107

В данной статье речь пойдет о кардинальном ремонте стартера ваз-2107, с заменой щеток, втулок, заменой втягивающего реле и прочими плясками с бубном. Признаки неисправного стартера следующие - очень туго крутит двигатель, подозрение на выработку втулок стартера, с некоторых положений вообще не стартует - под подозрение попадают щетки и в крайне запущеных случаях якорь. Может не срабатывать втягивающее - нет характерного щелчка при повороте ключа в положение "на старт" и соответственно стартер не крутит.

В этом мануале мы рассмотрим коплексный ремонт стартера ВАЗ-2107 с полной переборкой оного и устанением сразу всех неисправностей. Еще одно немаловажное замечание - если стартер туго или плохо крутит двигатель - проверьте сначала состояние аккумулятора, может он разряжен или неисправен. Только убедившись в исправности аккумулятора приступаем к ремонту стартера.

Скажу сразу - если бы проблема была в обмотке я бы возиться не стал - ремонт по стоимости "встал" бы в сумму равную новому. Важное замечание - перед работой ОБЯЗАТЕЛЬНО отключите аккумулятор! Итак я не сфотографировал момент съема, просто опишу его, если стартер хотя бы раз уже снимался - то он обычно прикручивается на место уже ДВУМЯ болтами вместо трех (любой здравомыслящий человек именно так его и прикрутит, если хотя бы раз в жизни ему приходилось откручивать третий). Оба эти болта (в отличии от третьего, который прикручивают на заводе) можно открутить не залазя под машину, а прямо из подкапотного пространства. Они прикручивают стартер к "колоколу" коробки. После того как эти два болта откручены подаем стартер вправо и откручиваем клемму идущую к втягивающему от аккумулятора и вынимаем из того же втягивающего второй более тонкий провод (он идет от замка зажигания) :) Теперь стартер свободен и нехитрыми телодвижениями вытаскиваем его наружу. Приступаем к разбору и очистке его от грязи. Итак откручиваем три гайки которые держат втягивающее, они накручены на три шпильки, и откручиваем толстый короткий провод от втягивающего уходящий внутрь стартера, снимаем втягивающее. Далее откручиваем гайки двух шпилек, которые находятся на задней крышке стартера. У меня они открутились вместе со шпильками. Снимаем заднюю крышку вместе с средней частью стартера с обмоткой. У нас остается якорь, который просто так не вынимается из передней крышки, вот так енто выглядит:

Для того что бы вынуть якорю с бендиксом из передней крышки нам нужно выбить вот такой вот стопор (обведен красным) предварительно вынув шплинт, которым он закреплен чтоб не вылетел:

После того как я вынул шплинт я выбил этот стопор той хреновиной что на предыдущем фото обведена синим ;) Далее спокойно вынимаем якорь с бендиксом и получаем вот такой вот разобранный вариант:

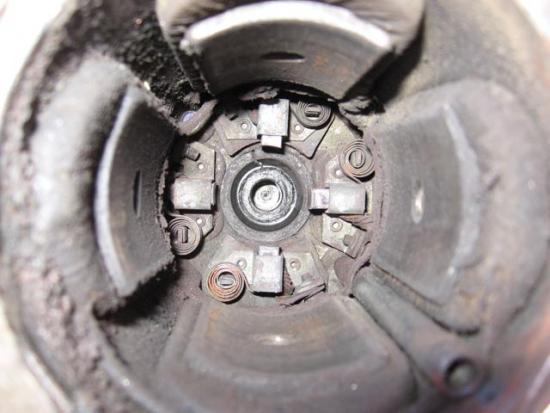

Итак далее я начал ревизию состояния стартера. Первым делом обратил внимание на состояние щеток, вот фото:

Как видно на фото износ одной из щеток 100% двух процентов 80 и одна чудом сохранилась в более менее приличном состоянии. Далее снимаем с задней крышки защитный чехол (он там по типу хомута выполнен) и получаем доступ к щеткам:

Откручиваем болты которыми прикручены контакты щеток и затем оттягиваем пружину прижимающую щетку и вынимаем ее. и так все четыре по очереди. Теперь можно отделить заднюю крышку от средней части стартера. Вот ее вид после того как я прошелся по ней металлической щеткой:

Обратите внимание на маленькую крышечку - ее нужно вынуть дабы выбить старую втулку и забить новую. Я вытолкнул ее просто - подобрал мечик подходящего диаметра и вкрутил его в старую втулку, выдавив тем самым крышечку (обведена красным), вот так:

Так же видим деталь обведенную синим, как я впоследствии узнал это тормозной диск крышки. У меня он был расколот и было принято решение его заменить. Втулки я решил тоже заменить, ибо они были несколько раздолбанными :) Выбить втулки не составило никаких проблем, выходят легко. Итак вот новые запчасти на замену- две втулки, четыре щетки и стопор:

запчасти для ремонта стартера

Сразу оговорюсь о качестве запчастей. Найти качественные втулки оказалось непросто, по крайней мере у нас. Первые втулки я отнес ибо внешний диаметр у них был на порядок больше, и мой вам совет - если вам попадутся такие втулки а их сейчас на рынке немеряно - НЕ вздумайте их запрессовывать - покалечите стартер, лопнет нафиг. Отнесите их обратно, возьмите с собой старые, подбирайте по ним. И запомните - фирменные (читать заводские втулки) пропитаны маслом (визуально этого не видно, но если их нагреть вы увидите как оно выделяется) и запрессовываются они на ура, их можно просто аккуратно забить молоточком. Детали стартера (крышки) рекомендую перед запрессовыванием втулок зачистить снаружи и изнутри металлической щеткой. Вот уже очищенные детали с запрессоваными мною втулками перед сборкой стартера:

Далее собираем все в обратном порядке, не забудьте зашплинтовать тот стопор который держит вилку в передней крышке стартера. Втягивающее я решил поменять, ибо новое было куплено давно а старое иногда подглючивало, по всей видимости подгорели контакты, взял для комплектации болгарское втягивающее, один в один как мое старое:

Собсно после сборки устанавливаем стартер на место и наслаждаемся его работоспособностью. Лично у меня он начал крутить просто прекрасно, чего и вам желаю. Если есть вопросы - задавайте на форуме в клубе любителей ваз классики! Удачи всем и поменьше поломок.
