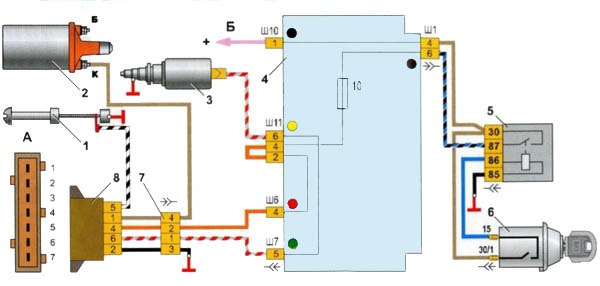

Схема системы управления электромагнитным клапаном ЭПХХ карбюратора типа "Солекс"

Схема подключения клапана ЭПХХ на карбюраторах типа Солекс несколько отличается от привычных ОЗОНОВ, поэтому предлагаем вашему вниманию схему ;)

Схема системы управления электромагнитным клапаном ЭПХХ карбюратора типа "Солекс"

1. Концевой выключатель карбюратора

2. Катушка зажигания

3. Электромагнитный клапан

4. Монтажный блок

5. Реле зажигания

6. Выключатель зажигания

7. Колодка жгута проводов, подключаемая к блоку управления электропневмоклапаном

8. Блок управления электромагнитным клапаном

А. Порядок условной нумерации штекеров в блоке управления

Б. К клемме "30" генаратора
