Схема подключения сигнала ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111

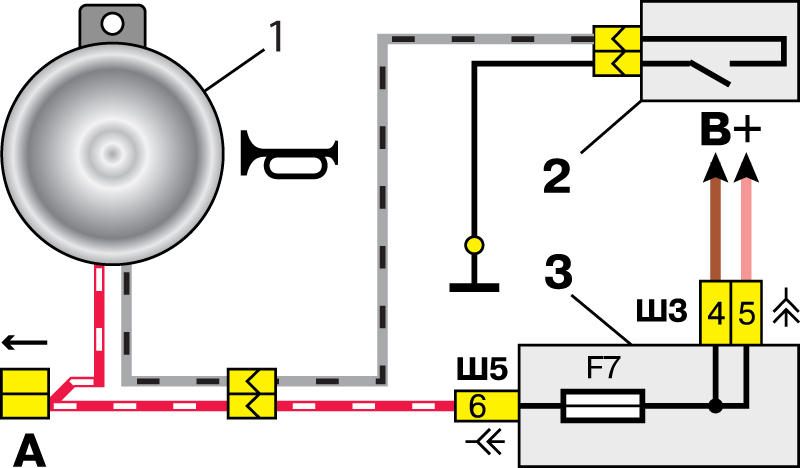

Представляем вашему вниманию схему подключения сигнала ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111

Отметим, что сигнал запитан по той же цепи что и вентилятор охлаждения двигателя, мощность потребления штатного звукового сигнала не превышает 4 ампер, с завода в схеме подключения сигнала реле не предусмотрено. Защищает цепь сигнала и вентилятора охлаждения предохранитель F7, более подробно о предохранителях и цепях, которые они защищают, вы можете прочитать в материале про блок предохранителей ВАЗ-2110, 2112 и 2111
