Снятие и замена роликов ГРМ Лада Гранта на альтернативные на двигателе 21126

Сегодня мы расскажем вам как самостоятельно заменить ролики ГРМ на Лада Гранта, не прибегая к услугам СТО. Как и владельцы Приор, обладатели Лада Гранта всегда опасаются за состояние системы ГРМ с заводскими роликами, поэтому мы настоятельно рекомендуем вам их заменить на альтернативные. Для снятия крышки ГРМ нам нужна Бита Torx T30, головка на 10мм, и маленькая трещотка 1/4".

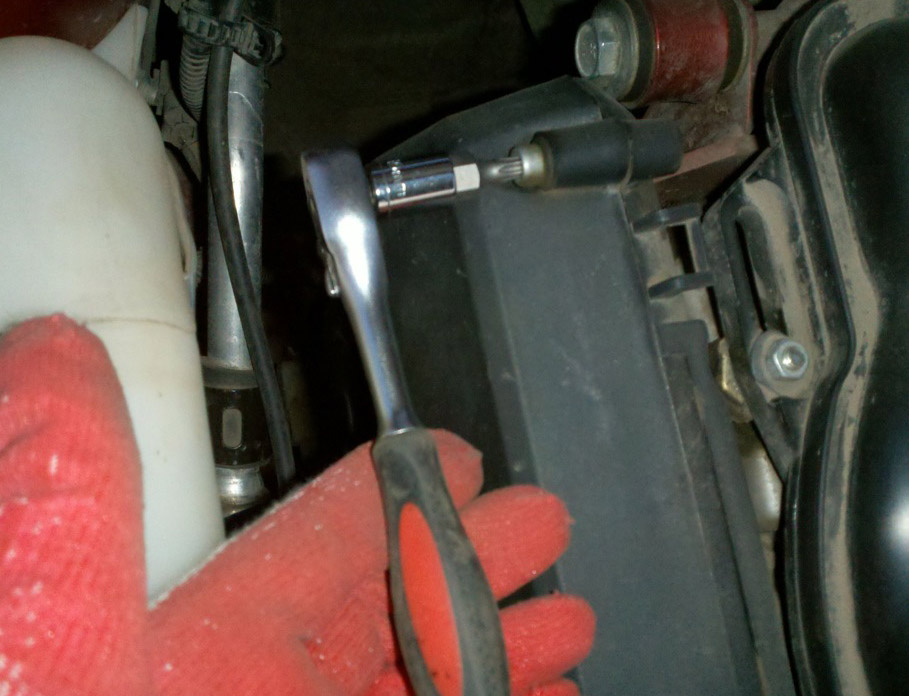

Откручиваем крышку ГРМ:

Получаем доступ непосредственно к механизму ГРМ. После ослабления натяжения ремня привода ГРМ, есть риск перескакивания ремня через зубья шкива, что приведет к смещению фаз газораспределения. Поэтому перед тем, как ослабить натяжение ремня, повернув коленчатый вал, совместите метку на шкиве распределительного вала с выступом задней крышки ремня. После установки ролика метки не должны сместиться.

Кстати вот интересный вариант приспособления для фиксации валов :)

Вот так выглядит снятый родной ролик на гранте:

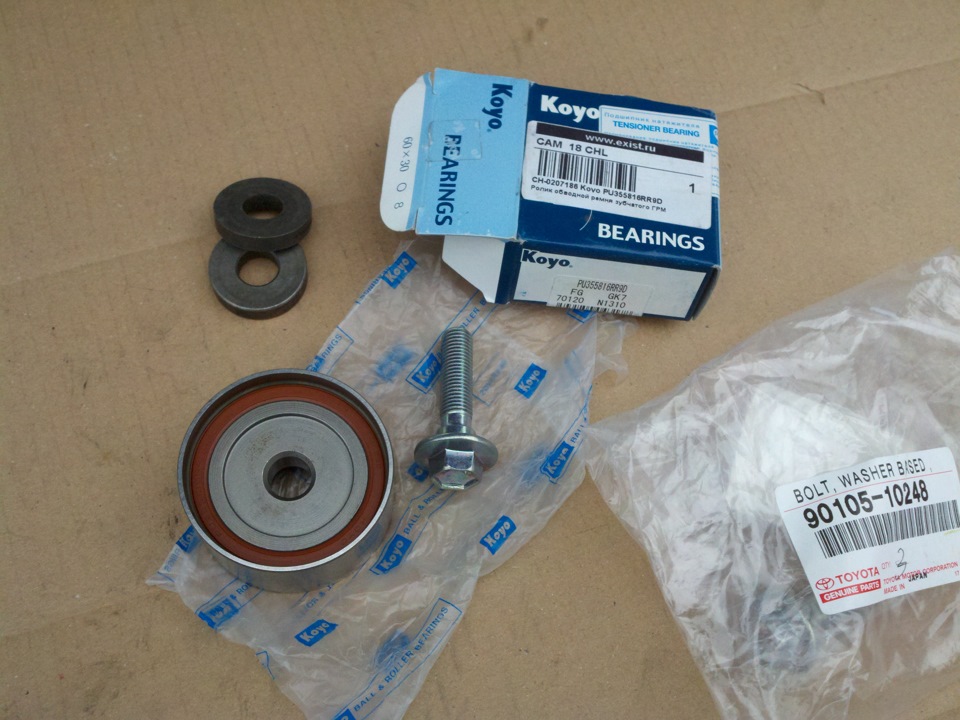

В нашем случае мы используем в качестве альтернативы ролик натяжной ремня ГРМ Torque KR5070 и ролик обводной ремня зубчатого ГРМ Koyo PU355816RR9D, но для этого ролика понадобится болт крепления ролика обводного ремня Toyota 90105-10248 и 2 шайбы для болта шкива распредвала 2108. Вот они:

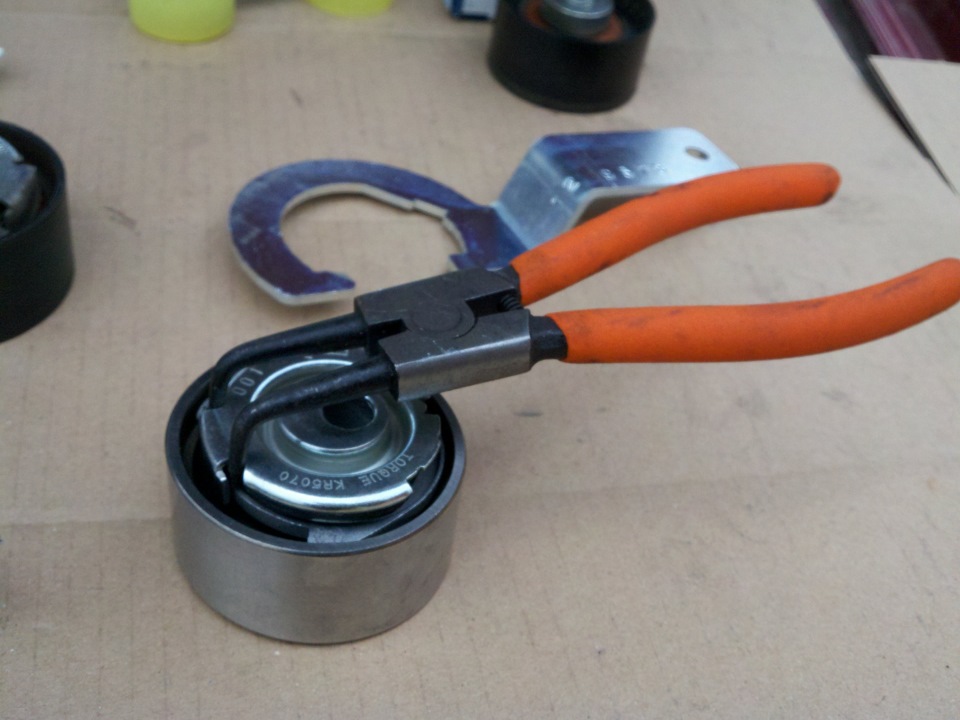

Для натяжения натяжного ролика ГРМ можно использовать как разжим для стопорных колец 175 мм. так и спец ключ.
Ключ для натяжения натяжного ролика ГРМ двигателей ВАЗ-21126, 11194.

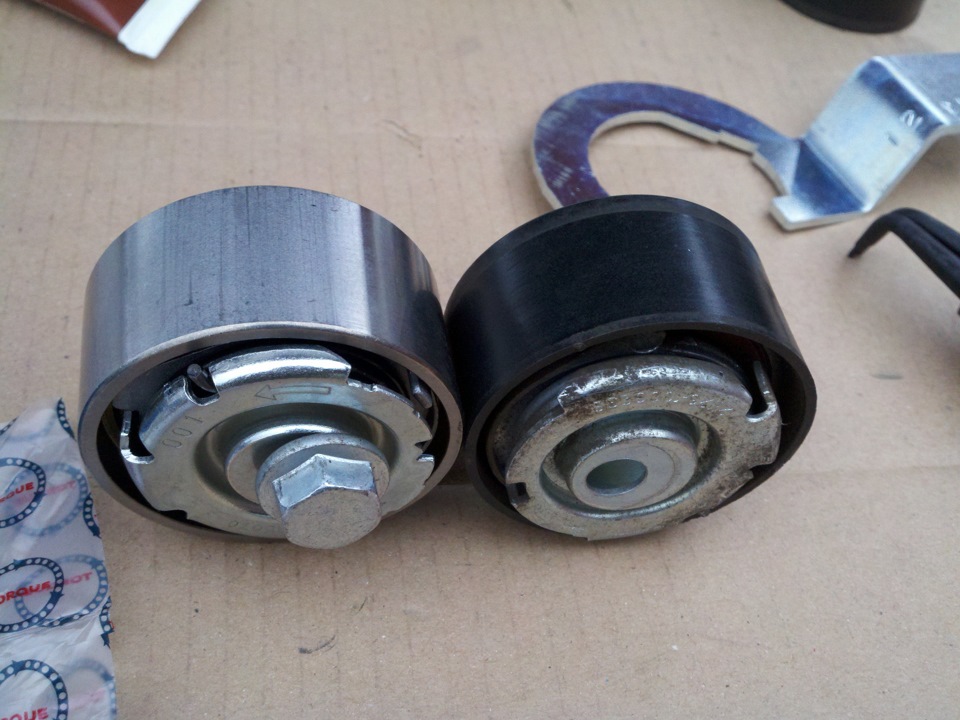

Вот ролики натяжителя ремня, новый и старый:

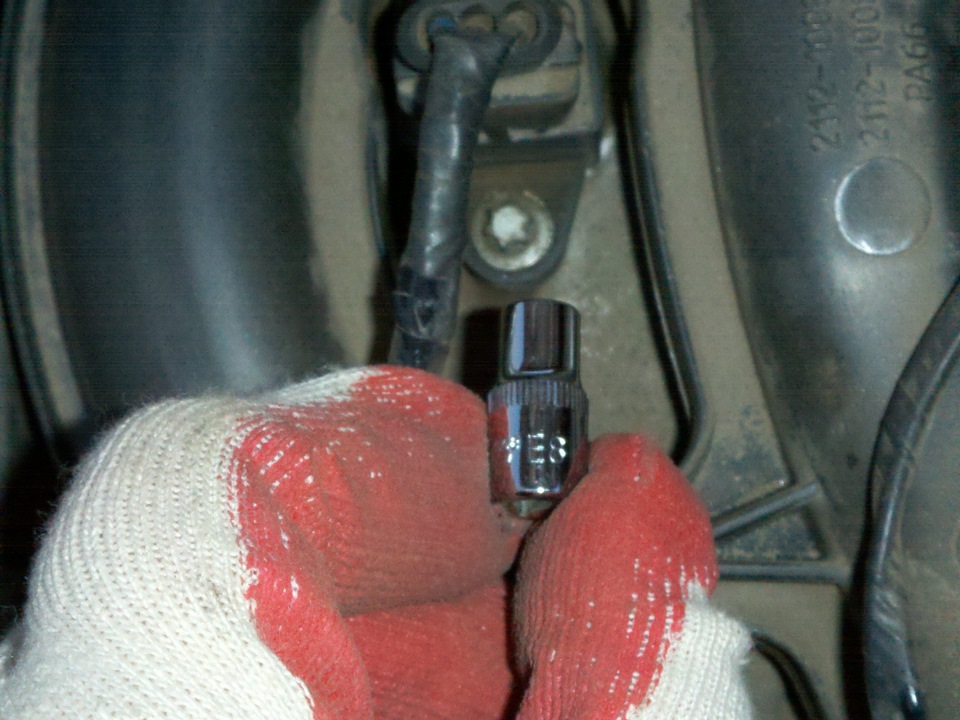

Следует отметить, что оригинальные ролики фирмы Gates однорядные. Теперь нам нужна головка Torx E8 шестигранная, чтобы выкрутить болт удерживающий катушку зажигания.

Метки распредвалов устанавливаются отливом на против риски на кожухе ГРМ. Метку коленвала можно выставить дедовским способом, открутив первую свечу и уперев металлический прут в поршень и вращая шкив коленвала поймать тот момент когда пруток уже перестает идти вверх. Вот мы и нашли DVN (Верхнюю мертвую точку)

Ищем метку на на шкиве коленвала и совмещаем с меткой на маслонасосе как на фото ниже.

Для замены самого ремня ГРМ нужно снять шкив привода генератора, для этого нужно открутить болт шкива коленвала который и держит шкив привода генератора. Для того, чтобы открутить этот болт шкива коленвала нужно автомобиль обязательно поставить на скорость. Подложить упоры под колеса. Оба колеса должны быть на земле. Откручивается болт против часовой стрелки. А лучше чтобы помощник нажимал на тормоз. Шкив коленвала затягивается с моментом 97,9 — 108,8 Нм (9,9-11,1 кгс.м). Ролик натяжной ремня ГРМ затягивается с моментом 2,5 кгс.м) главное его не перетянуть, ролик обводной ремня зубчатого ГРМ затягивается с моментом 40 Нм (4кгс.м). Ролик натяжной ремня ГРМ натягивается против часовой стрелки до совмещения меток. Вот заводская инструкция:

При снятии и установке ремня привода ГРМ на автомобилях LADA 2170 c двигателем ВАЗ 21126, оборудованных системой автоматического натяжения ремня, установку натяжителя и натяжение ремня выполнять в следующей технологической последовательности:
1. Совместить метки шкивов распределительных валов с метками на задней защитной крышке ремня привода ГРМ, поворотом шкивов в кратчайшем угловом направлении и зафиксировать шкивы при помощи приспособления 67.7811-9516 (ключ 67.7812-9565 для проворачивания шкивов распределительных валов).
2. Совместить метку шкива коленчатого вала с меткой на крышке масляного насоса, поворотом коленчатого вала в кратчайшем угловом направлении (ключ гаечный кольцевой 17).

Натяжение ремня ГРМ двигателя ВАЗ 21126.

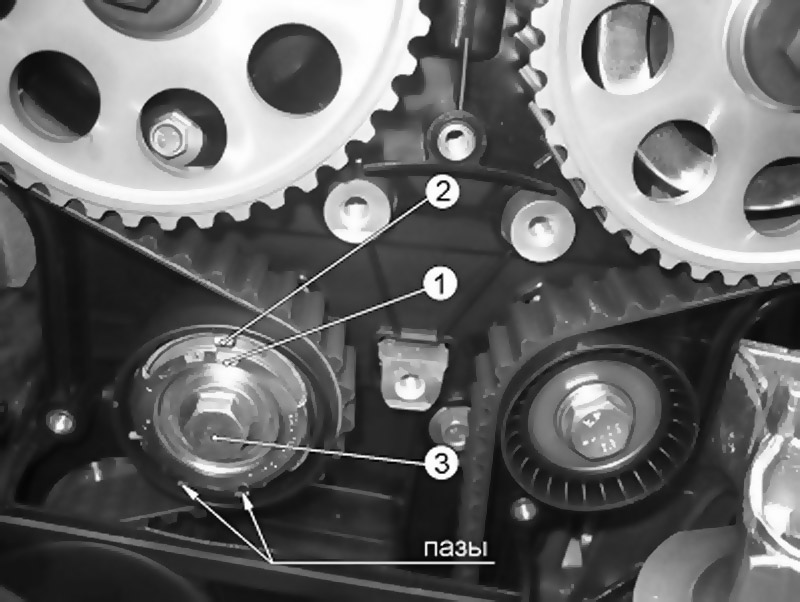

3 Завернуть болт 3, рисунок 1, крепления автоматического натяжителя до упора головки болта в опорную площадку натяжителя и отвернуть на 45º — 90º (ключ гаечный кольцевой 15).
4 Установить зубчатый ремень на шкивы распределительных валов, опорный ролик, автоматический натяжитель, шкив водяного насоса, шкив коленчатого вала.
5 Установить инструмент в пазы опорной пластины автоматического натяжителя, повернуть натяжитель против направления хода часовой стрелки до совмещения меток 1 и 2, рисунок 1, и затянуть болт 3 крепления натяжителя. Момент затяжки болта – 23…36 Н.м (2,3…3,6 кгс.м) (ключ типа 12717 код 44 70 00 18 ф. "Stahlwille" или щипцы для снятия внутренних стопорных колец с диаметром губок не более 3,2 мм, головка сменная 15, ключ моментный).
6 Снять приспособление 67.7811-9516 и повернуть коленчатый вал на два оборота. При отклонении метки 1 за пределы метки 2 выполнить повторное натяжение ремня согласно пп.1-5, предварительно отвернув болт крепления автоматического натяжителя на 45º — 90º (ключи гаечные кольцевые 15, 17).

Двигатель во время натяжения ремня должен иметь ТОЖ 20-25 градусов. Именно в этом тепловом режиме метки на натяжном ролике должны совпадать. При ТОЖ 80-90 градусов, метка должна уйти вправо на 5-6 мм. (в сторону радиатора). А при ТОЖ от -10 до 0 градусов, метка должна отклониться влево на 3-4 мм. Это в теории, на практики если вы меняете на альтернативные ролики других фирм, то пружина натяжного ролика может иметь разные характеристики (может быть жестче). Но натяжной ролик при работе должен иметь подвижное состояние, качаться вправо влево, а значит, что он работает, и не перетянут, т.е. пружина ролика находиться в исправном состоянии.
