Схема и расположение блока предохранителей Нива Шевроле
Дорогие друзья. В этом материале мы вам подготовили подробную информацию про то, где располагается блок предохранителей на Ниве Шевроле, как к нему добраться, какие предохранители и реле за что отвечают, а так же схему самого блока предохранителей, что бы можно было прозвонить цепи и при необходимости найти обрыв.
Итак, сам блок предохранителей расположен слева от водителя под декоративной крышкой, прикрученной двумя шурупами, смотрим фото:

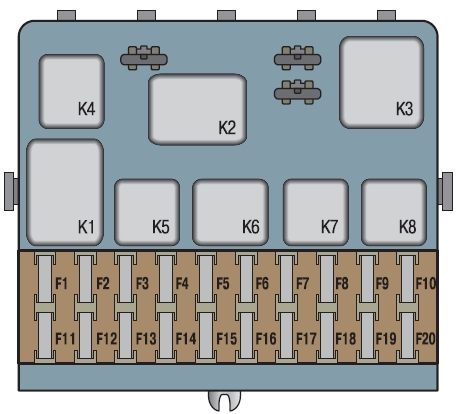

Ниже на картинке представляем схематичное расположение реле и предохранителей в блоке:
За что отвечают реле на блоке предохранителей:
К1 – реле контроля исправности ламп (на автомобилях Chevrolet Niva вместо реле устанавливаются перемычки);
К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; К8 – резервное реле (на автомобилях Chevrolet Niva не устанавливается); F1–F20 – плавкие предохранители
Вот информация по цепям предохранителей, какой предохранитель за какие цепи ответственный:
№ предохранителя | Защищаемые цепи |
F1 (5 А) | Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Лампы габаритного света левого борта. |
F2 (7,5 А) | Левая фара (ближний свет). |
F3 (10 А) | Левая фара (дальний свет). Контрольная лампа дальнего света фар в комбинации приборов. |
F4 (10 А) | Резервный. |
F5 (30 А) | Реле электростеклоподъемников передних дверей. Электростеклоподъемники передних дверей. |
F6 (15 А) | Блок управления блокировки замков дверей. |
F7 (20 А) | Реле звукового сигнала. Звуковой сигнал. Прикуриватель. |
F8 (20 А) | Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла. |
F9 (20 А) | Реле обогрева заднего стекла (обмотка). Дополнительное реле. Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла. Переключатель очистителей и омывателей ветрового и заднего стекла. Электродвигатель очистителя заднего стекла. |
F10 (20 А) | Резервный. |
F11 (5 А) | Лампы габаритного света правого борта. |
F12 (7,5 А) | Правая фара (ближний свет). Моторедукторы корректоров света фар. |
F13 (10 А) | Правая фара (дальний свет). |
F14 (10 А) | Резервный. |
F15 (20 А) | Резервный. |
F16 (10 А) | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). |
F17 (7,5 А) | Плафон освещения салона. Плафон индивидуальной подсветки. Лампы стоп-сигнала. Контрольная лампа неисправности системы управления двигателем. |
F18 (25 А) | Переключатель электродвигателя отопителя. Электродвигатель отопителя. |
F19 (10 А) | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа включения габаритного света в выключателе наружного освещения. Лампы указателей поворота . Контрольные лампы указателей поворота в комбинации приборов. Комбинация приборов. Контрольная лампа включения дифференциала . |
F20 (7,5 А) | Резервный. |

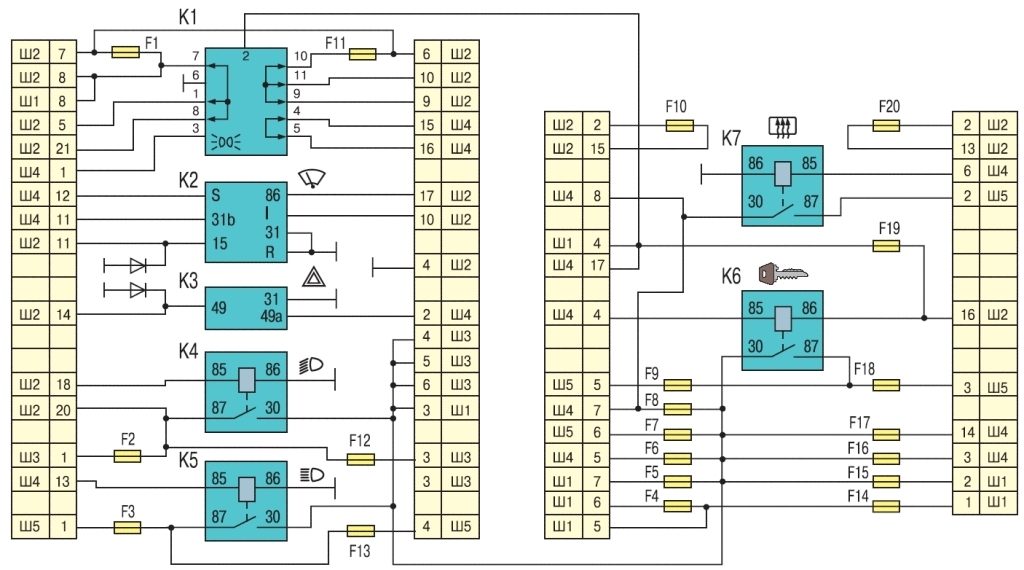

А вот собственно и сама схема блока предохранителей, чтоб можно было отследить каждую цепь и при необходимости найти обрыв.
Надеемся что эта информация была для вас полезной
